SG氣動程控閥

口徑：
特點：

氣動程控閥產品說明概述

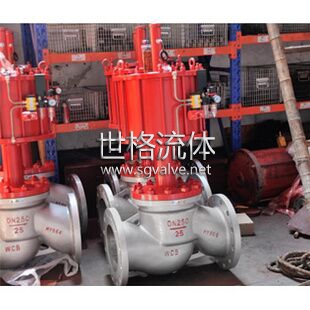

KJ641C氣動程控閥_程控截止閥_氣動截止閥_PS程控截止閥_氣動程控截止閥_氣動程控閥
KJ641C氣動程控閥又稱程控閥，主要用于各種變壓或變溫氣體分離裝置、以及要求頻繁開關的各種工業流體輸送場合。它是氣體分離（PSA法）裝置中應用最廣泛的閥門。氣動程控截止閥主要由氣缸部分、填料函支架部分、閥體閥芯部分組成。當控制器按事先編好的程序?qū)δ硞€(gè)電磁閥輸出一個電信號，該電磁閥換向動作，使帶壓儀表空氣通過電磁閥的切換進入氣動執行機構的氣缸下腔推動活塞向上運動，活塞帶動閥桿，閥桿提動閥芯使閥門開啟；切斷電磁閥電信號，使活塞反向運行使閥門關閉。這種閥門配置稱為常閉式。反之，要做成常開式只需在電磁閥與氣動執行機構的連接方式變換一下就能實現。KJ641C氣動程控閥是采用活塞式氣動執行機構與截止切斷式閥組成，適用于截止切斷測應用場合。氣動程控閥具有密封性能好，雙向耐壓零泄漏；無磨損、無沖擊、壽命長；抗分子篩粉塵。長期以來，氣動程控閥在使用過程中我們不斷完善和發展這種類型的閥門，現在它的結構簡單可靠、密封良好、動作時間短、密封壽命長。近年來，已被多家大型石化、鋼鐵、化肥企業使用。變壓吸附技術（PSA）是一個近似等溫變化的物理過程，利用氣體介質中不同組份在吸附劑上的吸附容量的不同，在一定工作條件下進行選擇性吸附，采用降壓使吸附劑獲得再生；在生產過程中要求周期性的切換閥門，且閥門數量多，動作頻繁，人工操作時無法進行的；由于PSA裝置工藝的特殊性，我公司自主設計并生產的氣動程控閥，該系列閥門具有高度的自動化功能，為PSA裝置長周期穩定可靠運行提供了保障。
我公司生產的氣動、液動專用程控閥廣泛的應用在天然氣，煤層氣，合成氣等凈化領域，且有大型工程使用經驗，可更好地保證裝置長期運行的可靠性。

產品特性
規格參數
常見問題

氣動程控閥產品特點：

1、閥桿與活塞桿合二為一，確保上下對中性；使閥門在線檢修容易，提高檢修效率；

2、采用世界先進的低流阻閥體、流線型流道設計，精密細致的鑄造表面，功能特別的導流片，使流阻大大減小；

3、采用內平衡原理：采用內平衡結構，抵消介質壓力，使閥門的使用壓差得到提高，具有良好的雙向承壓能力。閥門正、反向使用時，具有相同的密封副比壓，使密封片壽命提高，并減小了執行機構，使閥門整體體積縮小。

4、直觀可靠的閥位狀態現場指示，配閥位檢測信號裝置，可實現信號遠程傳輸功能；

5、可靠的外密封：采用空心V型填料，具有良好的自密封性能。填料采用炭纖維增強填充聚四氟乙烯材料，添加有減摩成份，提高耐磨性。填料組具有彈簧補償結構，在填料磨損后能進行自動補償。經二十余年使用證明，該填料組結構密封非常可靠，使用壽命很長；

6、先進的密封片：使用PEEK密封片。它是一種高分子材料，具有較高的硬度及機械強度，良好的回彈性。使用這種密封片，使閥門壽命大大提高；

7、獨特的防沖刷結構：在工藝管道中的氣體介質內，可能存在一定量的雜質，在高速氣流的推動下，這些雜質會急聚沖刷密封片。一定時間后，一般結構的閥門密封片會出現一些坑洞，造成閥門內漏。本閥門設計有密封片防沖刷裝置，能使95%以上的氣體沖刷在防沖刷裝置上，并使氣體流向有一定的導向作用，保護密封片。用該防沖刷裝置和密封片可有效地保證密封片的壽命達到開關100萬次以上。

動程控閥主要技術參數：

形式	流體壓力平衡型閥芯、流體壓力不平衡型閥芯
公稱通徑	20～400 mm（3/4"～16"）
閥芯型式	平板型
流量特性	開關
公稱壓力	PN 1.6,2.5,4.0,6.3 MPa ANSI Class 150,300 lb;
連接方式	法蘭式
法蘭標準	GB/T9113-2000 HG20592-97（HG/T20592-2009） ANSI B16.5
法蘭端面距	GB/T12221-2005
閥體材質	WCB WCC CF8
閥芯材質	2Cr13（420）、0Cr18Ni9（304）
閥桿材質	42CrMo
閥座材質	本體堆焊不銹鋼或硬質合金
上閥蓋型式	常溫型-20～+120℃ 中溫型-20～+200℃ 高溫型-20～+250℃
結構形式	頂部導向型套筒導向型
填料	聚四氟乙烯V型填料改性聚四氟乙烯填料柔性石墨填料
適用介質	油品、天然氣、氫氣、一氧化碳、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣、水、蒸汽等

■主要外形尺寸：

公稱通徑	公稱壓力	外形尺寸
DN（mm）	PN（Mpa）	L	D	D1	D2	b	H
20	1.6	181	105	75	56	14	420
25	1.6	184	115	85	65	14	428
32	1.6	200	135	100	76	16	440
40	1.6	222	150	110	84	16	443
50	1.6	254	165	125	100	18	445
65	1.6	276	185	145	118	18	498
80	1.6	298	200	160	132	18	512
100	1.6	352	220	180	156	20	520
125	1.6	404	250	210	184	20	563
150	1.6	451	285	240	211	22	602
200	1.6	495	340	295	266	22	633
250	1.6	626	405	355	319	24	670
300	1.6	698	460	410	370	26	710

當您與我們?nèi)〉寐?lián)系時，請您提供的詳細規格要求，這將有助于我們給您提供一個有效的服務。當您有任何疑問，您可以來電告知我們,我們一定會盡心盡力為您提供優質的服務。

訂貨須知：（國家標準）

一、A:產品名稱、產品型號、公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的KJ641C氣動程控閥型號，請您根據KJ641C氣動程控閥參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的高級工程師專家會專心為您審核與分析。

我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站

動程控閥主要技術參數：

形式	流體壓力平衡型閥芯、流體壓力不平衡型閥芯
公稱通徑	20～400 mm（3/4"～16"）
閥芯型式	平板型
流量特性	開關
公稱壓力	PN 1.6,2.5,4.0,6.3 MPa ANSI Class 150,300 lb;
連接方式	法蘭式
法蘭標準	GB/T9113-2000 HG20592-97（HG/T20592-2009） ANSI B16.5
法蘭端面距	GB/T12221-2005
閥體材質	WCB WCC CF8
閥芯材質	2Cr13（420）、0Cr18Ni9（304）
閥桿材質	42CrMo
閥座材質	本體堆焊不銹鋼或硬質合金
上閥蓋型式	常溫型-20～+120℃ 中溫型-20～+200℃ 高溫型-20～+250℃
結構形式	頂部導向型套筒導向型
填料	聚四氟乙烯V型填料改性聚四氟乙烯填料柔性石墨填料
適用介質	油品、天然氣、氫氣、一氧化碳、二氧化碳、氧氣、重整氣、催化裂化干氣、變換氣、水、蒸汽等

■主要外形尺寸：

公稱通徑	公稱壓力	外形尺寸
DN（mm）	PN（Mpa）	L	D	D1	D2	b	H
20	1.6	181	105	75	56	14	420
25	1.6	184	115	85	65	14	428
32	1.6	200	135	100	76	16	440
40	1.6	222	150	110	84	16	443
50	1.6	254	165	125	100	18	445
65	1.6	276	185	145	118	18	498
80	1.6	298	200	160	132	18	512
100	1.6	352	220	180	156	20	520
125	1.6	404	250	210	184	20	563
150	1.6	451	285	240	211	22	602
200	1.6	495	340	295	266	22	633
250	1.6	626	405	355	319	24	670
300	1.6	698	460	410	370	26	710

訂貨須知：（國家標準）
